Параллельный перенос.

Поворот вокруг начала координат.

Центральная симметрия. Гомотетия.

Аффинное преобразование.



Рассмотрим ряд преобразований, связанных с переходом из одной системы координат в другую. Здесь ( х,  у ) и ( х',  у' ) - координаты произвольной точки Р соответственно в старой и новой системе координат.

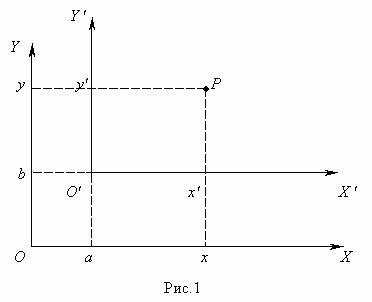

Параллельный перенос. Передвинем систему координат XОY в плоскости так, чтобы оси OX и OY оставались параллельны самим себе, а начало координат О сместилось в точку О' ( a, b ). Получим новую систему координатX'O'Y' ( рис.1 ):

Координаты точки  Р  в новой и старой системе координат связаны соотношениями:

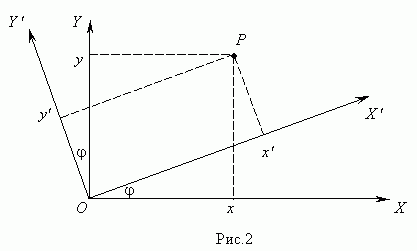

Поворот вокруг начала координат. Повернём систему координат XОY в плоскости на угол  ( рис.2 ).

Теперь координаты точки  Р  в новой и старой системе координат связаны соотношениями:

В частном случае   =   получим центральную симметрию относительно начала координат О :



Гомотетия с центром  О ( a , b )  и коэффициентом  k  0 :





Аффинное преобразование:





Аффинное преобразование переводит прямые в прямые, пересекающиеся прямые – в пересекающиеся прямые, параллельные прямые – в параллельные прямые. Все вышеприведенные преобразования координат являются аффинными.
